Fukushima-1Der Zustand der Reaktoren im Überblick

Wie stark sind die Reaktorgebäude beschädigt? Wie gehen die Arbeiten voran? Die Lage im verunglückten AKW Fukushima-1 in einer Kurzübersicht

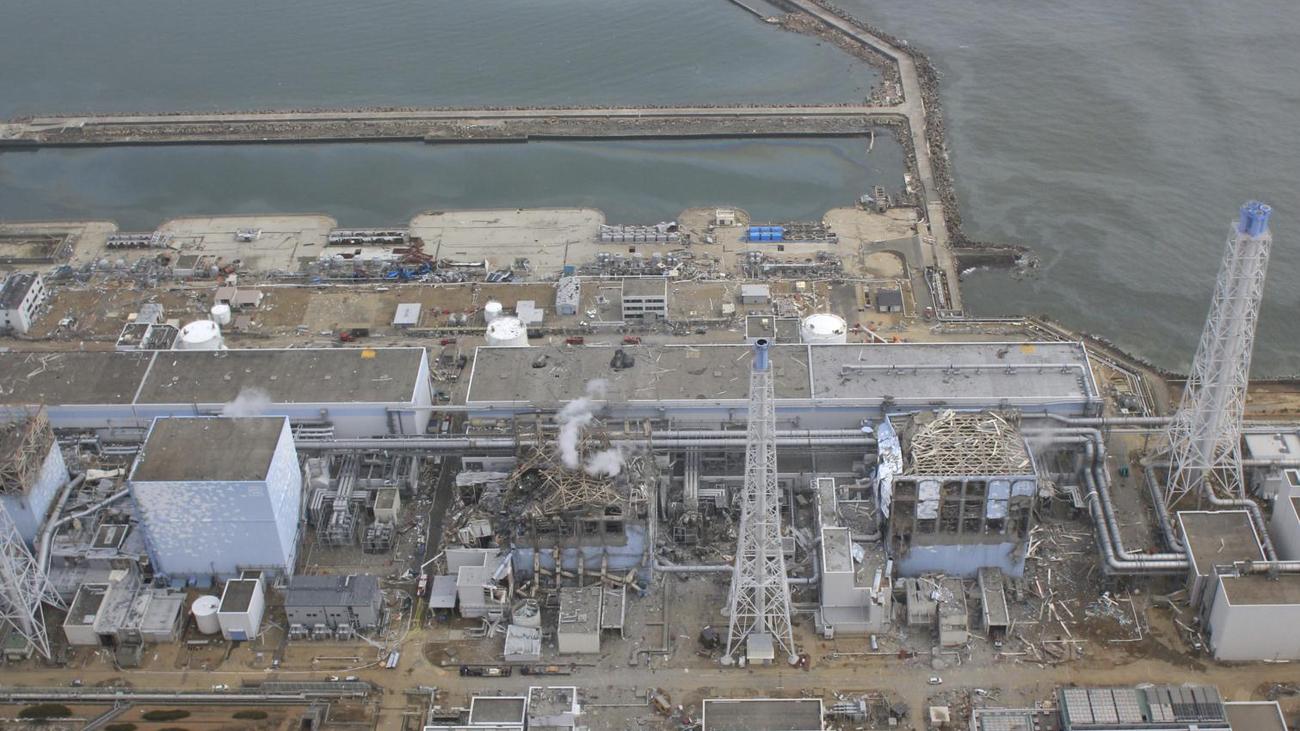

20. März 2011: Die Luftaufnahme zeigt die havarierten Reaktorblöcke des AKW Fukushima-1 (v.l: Block 1, 2, 3 und 4)

20. März 2011: Die Luftaufnahme zeigt die havarierten Reaktorblöcke des AKW Fukushima-1 (v.l: Block 1, 2, 3 und 4)  |  © Air Photo Service Co. Ltd., Japan

ZEIT ONLINE zeigt eine fortlaufend aktualisierte Übersicht zum Zustand der einzelnen Reaktorblöcke:

Lage in Fukushima-1
BLOCK 1 BLOCK 2 BLOCK 3 BLOCK 4
Abschaltung nach Beben, Explosion am 12.03.2011 Abschaltung nach Beben, Explosion am 15.03.2011 Abschaltung nach Beben, Explosion am 14. und 16.03.2011 Abgeschaltet vor Beben, Brände und Explosion am 15.03.2011
Weil Temperaturen im Reaktor unter 100 Grad Celsius sind, spricht Tepco von Kaltabschaltung Weil Temperaturen im Reaktor unter 100 Grad Celsius sind, spricht Tepco von Kaltabschaltung Weil Temperaturen im Reaktor unter 100 Grad Celsius sind, spricht Tepco von Kaltabschaltung Abgeschaltet und auch vor dem Beben nicht in Betrieb
Gebäude schwer beschädigt, Sicherheitsbehälter und Reaktordruckbehälter beschädigt, in den Reaktorkern wird Wasser eingeleitet Gebäude leicht beschädigt, Außenhülle löchrig, Leck im Sicherheitsbehälter vermutet, in den Reaktorkern wird Wasser eingeleitet Gebäude schwer beschädigt, Sicherheitsbehälter beschädigt, Leck vermutet, in den Reaktorkern wird Wasser eingeleitet Gebäude schwer beschädigt, Wasserstoff aus Block 3 sprengte das Dach, keine Brennelemente im Kern
Strombetriebene Kühlsysteme mit Frischwasser und Wärmetauscher nicht funktionsfähig, es läuft ein alternatives Kühlsystem, das nach dem Tsunami eingerichtet wurde Strombetriebene Kühlsysteme mit Frischwasser und Wärmetauscher nicht funktionsfähig, es läuft ein alternatives Kühlsystem, das nach dem Tsunami eingerichtet wurde Strombetriebene Kühlsysteme mit Frischwasser und Wärmetauscher nicht funktionsfähig, es läuft ein alternatives Kühlsystem, das nach dem Tsunami eingerichtet wurde Strombetriebene Kühlsysteme mit Frischwasser und Wärmetauscher nicht funktionsfähig, es läuft ein alternatives Kühlsystem, das nach dem Tsunami eingerichtet wurde
Kernschmelze bestätigt (Tepco), Reaktorkern mit 400 Brennelemente, Zustand der 292 Brennelemente im Abklingbecken unklar (Wasser wird eingespeist) Kernschmelze bestätigt (Tepco), Reaktorkern mit 548 Brennelementen, Zustand der 587 Brennelemente im Abklingbecken unklar (Wasser wird eingespeist) Kernschmelze bestätigt (Tepco), Reaktorkern mit 548 Brennelementen beschädigt, Schäden an den 514 Brennelemente im Abklingbecken vermutet (Wasser wird eingespeist) keine Brennelemente im Reaktorkern, die meisten der 1331 Brennelementen im Abklingbecken sind vermutlich nicht beschädigt (Wasser wird eingespeist)
Radioaktiv belastetes Wasser im Untergeschoss und unterirdischen Tunneln des Gebäudes, Abpumpen läuft. Eine Aufbereitungsanlage, die nach dem Tsunami installiert wurde, dekontaminiert das Wasser Radioaktiv belastetes Wasser im Untergeschoss und unterirdischen Tunneln des Gebäudes, Abpumpen läuft. Eine Aufbereitungsanlage, die nach dem Tsunami installiert wurde, dekontaminiert das Wasser Radioaktiv belastetes Wasser im Untergeschoss und unterirdischen Tunneln des Gebäudes. Abpumpen läuft. Eine Aufbereitungsanlage, die nach dem Tsunami installiert wurde, dekontaminiert das Wasser Radioaktiv belastetes Wasser im Untergeschoss und unterirdischen Tunneln des Gebäudes, Abpumpen läuft. Eine Aufbereitungsanlage, die nach dem Tsunami installiert wurde, dekontaminiert das Wasser
Kunststoffzelt über dem Reaktorblock zur Abschirmung austretender Strahlung fertiggestellt kein Kunststoffzelt zur Abschirmung austretender Strahlung geplant Kunststoffzelt zur Abschirmung austretender Strahlung in Planung Kunststoffzelt zur Abschirmung austretender Strahlung in Planung
BLOCK 1 BLOCK 2 BLOCK 3 BLOCK 4

Quellen (u.a.): GRS, JAIF, Stand: März 2012
Blöcke 5 und 6
BLOCK 5 BLOCK 6
Abgeschaltet vor Beben Abgeschaltet vor Beben
Gebäude intakt, Sicherheitsbehälter intakt Gebäude intakt, Sicherheitsbehälter intakt
548 Brennelemente im Reaktorkern unbeschädigt, 946 Brennelemente im Abklingbecken intakt, Kühlung wieder intakt 764 Brennelemente im Reaktorkern unbeschädigt, 876 Brennelemente im Abklingbecken intakt, Kühlung wieder intakt
Lüftungsloch im Dach soll Wasserstoffexplosion vorbeugen, Elektrizität wieder vorhanden Lüftungsloch im Dach soll Wasserstoffexplosion vorbeugen, Elektrizität wieder vorhanden
Keine Informationen über austretende Radioaktivität Keine Informationen über austretende Radioaktivität

AKW-Übersicht

© ZEIT ONLINE

Die sechs Reaktoren von Fukushima-Daiichi liegen direkt an der Küste im Osten Japans. Ihr Zustand kann auf noch unabsehbare Zeit kritisch bleiben. Die japanische Regierung schätzt, dass eine sichere Demontage der Anlage mindestens 40 Jahre dauern werde. Im Dezember verkündete sie die Kaltabschaltung des Kraftwerks, allerdings ist umstritten, wie sicher die Lage dort wirklich ist.

Evakuierungszone

© ZEIT ONLINE

Ende September wurde die Sperrzone auf Gebiete in einem Umkreis von 20 Kilometern reduziert. Einige Städte außerhalb dieses Bereichs, wie etwa Iitate, die sehr stark durch radioaktiven Fallout belastet worden sind, bleiben jedoch vorerst gesperrt.
